ANTENAS

En esta página no solo encontrarás las antenas realizadas un miembro del Grupo ATVA sino además una extensa lista de enlaces (links) donde podrás encontrar los proyectos y realizaciones de muchos colegas los cuales se han expuesto sobre la red de Internet.

I -ANTENA CUÁDRUPLE CUADRO PARA LA FRECUENCIA 1.2 GHz

Proyecto experimental:


Realizada con cinta de cobre sobre material plástico.

Por: Tony Capoccetti – LU7DTS -





Sumario: Esta antena experimental fue desarrollada en base al uso de cinta de cobre autoadhesiva de 3/16” de ancho lo  que facilita su construcción sobre un panel plástico de 3 a 6 mm de espesor.

La antena probó funcionar bien en distancias relativamente cortas y queda por demostrar aún su eficacia a mayores distancias.

Hace clic aquí  y encontraras todos los detalles de la misma.


II - ANTENA COLINEAL OMNIDIRECCIONAL PARA 1.2 GHz

Ver el trabajo y detalles

III - ANTENA POLARIZACION CIRCULAR PARA 1.2 GHz, Por Mario, LU2HAM, Laboratorio del Radio Club Cordoba.

Ver los detalles del proyecto

Bibliografia, construcción y diseño de antenas para ATV



Antena “Piza Express” para 1.2 GHz en 15 minutos.

http://pagesperso-orange.fr/jf.fourcadier/antennes/pizza/pizza_e.htm



Libro de antenas para microondas de W1GHZ

http://www.qsl.net/n1bwt/contents.htm  (excelente material)



Que hay de verdad sobre las antenas Alford-Slot omnidirecional de polarizacion vertical?

http://www.qsl.net/kd2bd/superturnstile.html



Antena Alford-Slot de 10 GHz por Antonio, IK1HGI

http://www.qsl.net/ik1hgi/atv/fissura.htm



Antena de anillos (Cerchietti)  para 1.2 Ghz (23 cm)

http://www.qsl.net/ik1hgi/atv/cerchietti.htm



Antena Drawing para 1.2 Ghz (23 cm)

http://www.qsl.net/ik1hgi/atv/12ant.htm



Antena Drawing doble panel para 1.2 GHz (23 cm)

http://www.qsl.net/ik1hgi/atv/fine.htm



Antena pequeña omnidireccional de 4 dipolos

http://www.qsl.net/ik1hgi/atv/dip44.htm



Antena  yagi de 23 elementos para 1.2 GHz (23cm)

http://www.i1wqrlinkradio.com/antype/ch41/chiave14.htm



Antena Yagi para 1.2 GHz (23 cm)

http://www.qsl.net/ik1hgi/atv/anten.htm



Antena Alford para 1.2 GHz. (23 cm)

http://www.qsl.net/ik1hgi/atv/alford2.htm



Antena colineal con plano parabólico para 427 Mhz

http://www.bsrg.org/aatn/hawgant1.gif



Metodo para alinear una parabola Offset

http://www.qsl.net/iw2bc/parabola.html



La forma de montar una antena parabólica puede causar problemas

http://www.qsl.net/iw2bc/par_ant.html



Antena panel de 6 elementos para 1.2 GHz (23cm)

http://www.i1wqrlinkradio.com/antype/ch41/chiave1.htm



Antena de anillos omnidirecional para 1.2 GHz (23cm)

http://www.i1wqrlinkradio.com/antype/ch41/chiave5.htm



Antena doble cuadro (otra) para 1.2 y 2.4 GHz (13 y 23 cm)

http://members.chello.nl/b.modderman/quad.html



Antena helicoidal para 13 y 23 cm (incluye datos teóricos y constructivos)

http://www.i1wqrlinkradio.com/antype/ch41/chiave7.htm



Antena Yagi de anillos para 1.3 GHz (23 cm)

http://www.i1wqrlinkradio.com/antype/ch41/chiave10.htm (frances)



Antena yagi (otra) de 23 elementos para 1.2 GHz (23 cm)

http://www.i1wqrlinkradio.com/antype/ch41/chiave41.htm





Una Parábola de 2 mtrs de diametro portatil para 1.250 GHz. (23cm)

http://www.i1wqrlinkradio.com/antype/ch41/chiave11.htm



Antena omnidireccional para 1.2 GHz (23 cm)

http://www.i1wqrlinkradio.com/antype/ch41/chiave17.htm



Antenas yagi de 24 elementos de alta ganancia para 1.2 GHz (23cm)

http://www.i1wqrlinkradio.com/antype/ch41/chiave18.htm



Otra idea constructiva para la antena de doble cuadro para 1.2GHz (23cm)

http://www.i1wqrlinkradio.com/antype/ch41/chiave25.htm





Otra antena yagi para 1.2 GHz (23 cm) con hoja excel para cálculo

http://www.i1wqrlinkradio.com/antype/ch41/chiave27.htm



Otra idea para la construcción de yagi para 23 cm (1.2 GHz)

http://www.i1wqrlinkradio.com/antype/ch41/chiave29.htm





Antenas varias para las bandas de 13 y 23 cm  (2.4  y  1.2 GHz)

http://www.i1wqrlinkradio.com/antype/ch41/chiave28.htm

Lista de proyectos de esta pagina:

·         Yagi 23 y 13 cm de 17.5 dB  para ATV y Wifi

·         Antena “Barattolo” para 13 y 23 cm, 4 dB

·         Yagi-Uda 9dB para 2450 MHz. (13 cm )

·         Mini Yagi de 4 elementos para 13 cm de 9 dB en 2450 MHz

·         Yagi de 16 elementos para 23 cm de 16 dB en 1240 MHz.

·         Panel para 13 cm de 14 dB para 2320-2440 MHz.

·         Panel doble para 23 cm de 13 + 13 dB a 1240 MHz.

·         “Mascherpone” para 13 cm de 10 dB en 2400 MHz.

·         “Back-Fire” para 13 cm de 15 dB en 2450 MHz.



Antena Slot

http://www.f8byc.net/menu4/page8.html



Antena Slot tipo Alford (otra)

http://f8khu.perso.neuf.fr/antenne/antfente.html



Antena circular para 1.2 GHz (23 cm)

Antena circular



La recepción de ATV y sus antenas para principiantes.

http://ea5urv.ure.es/atv_web/atv_recepcion.pdf



Antena Bicuadro para 2.4 GHz

http://wiki.buenosaireslibre.org/HowToBicuadDoble#Elalambre



Análisis sobre la antena bicuadro

http://www.lecad.uni-lj.si/~leon/other/wlan/biquad/index.html



Adaptador de impedancia para yagis en 434 MHz

http://www.mydarc.de/dk7zb/dk7zb-match.htm



Antenas para 1.2 GHz basadas en paralelogramos y rombos

http://www.i2sdd.net/ATV/ANTENNE/Antenne_Losanga.htm



Antena de panel para 1,240 GHz (23 cm) Otra versión de la Drawining

http://www.i2sdd.net/ATV/ANTENNE/Pannello_6elem_rom.htm



Panel de 6 elementos para 1,240 Ghz (23 cm )

 http://www.i2sdd.net/ATV/ANTENNE/Pannello_6lementi.htm



Antena de una ranura para 1,250 GHz (23 cm)

http://www.i2sdd.net/ATV/ANTENNE/1_Slot.htm

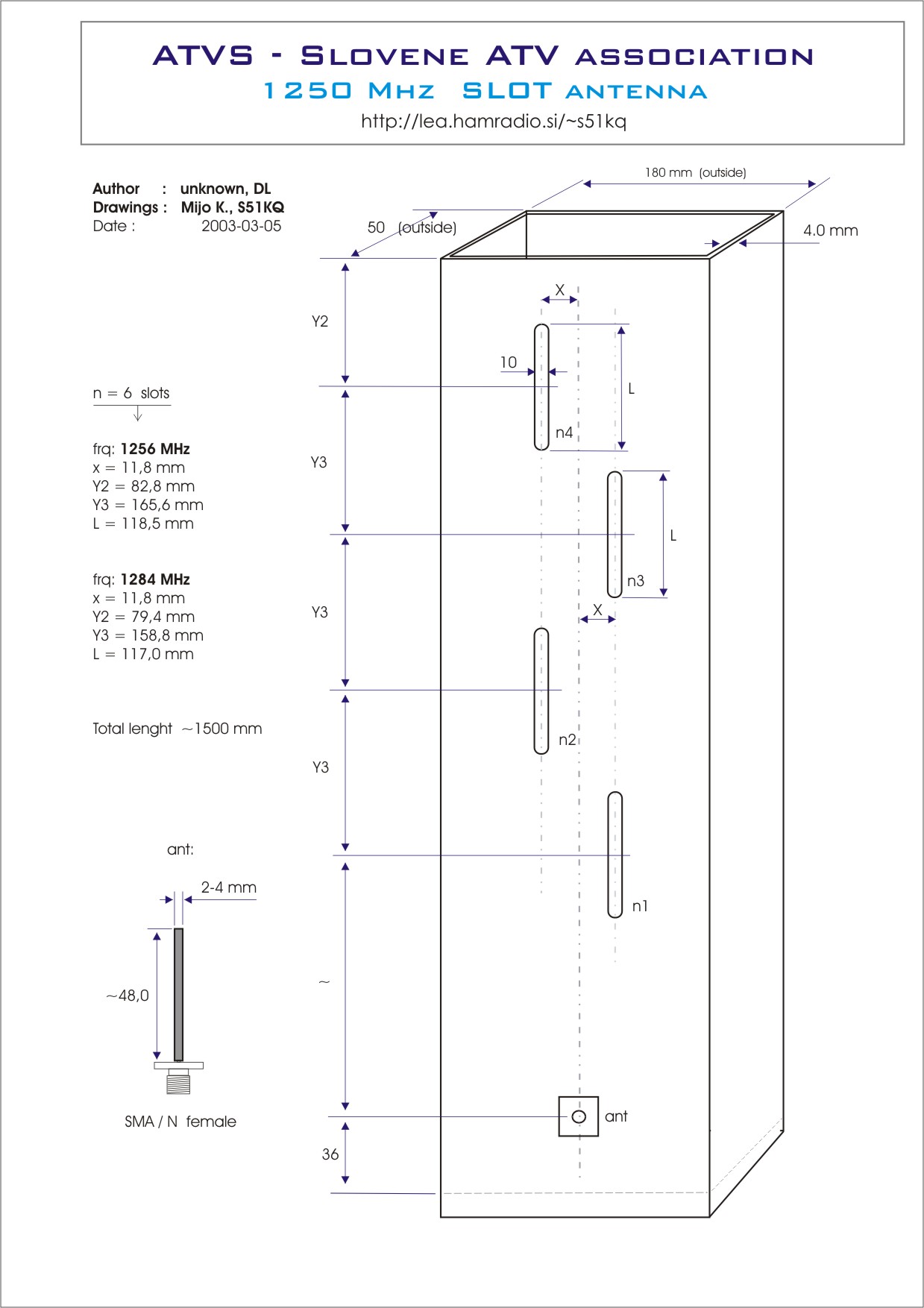

Antena de cuatro ranuras para 1,250 GHz (23 cm)

http://www.i2sdd.net/ATV/ANTENNE/DLslot_23.jpg



Yagi de 24 elementos para 1.2 GHz (23 cm)

http://www.i2sdd.net/ATV/ANTENNE/yagi24el.pdf



Antena omnidireccional de anillos

http://www.i2sdd.net/ATV/ANTENNE/Antenna_anelli.htm



Antena Quagi de 10 elementos para 1,290 GHz  (23 cm)

http://www.i2sdd.net/ATV/ANTENNE/QUAGI.htm



La antena de 30 ranuras que usan las repetidoras de Italia para 10,485 GHz (3 cm)

http://www.i2sdd.net/ATV/Fessurata.htm
